PCB ручной ламинатор сухой пленки ламинатор точность ламинирования системы
Ручной ламинатор PCB – это машина, используемая в основном в процессе производства печатных плат (PCB) для нанесения сухого пленочного фоторезиста на ламинаты с медным покрытием. Этот процесс имеет решающее значение для создания точных схем при изготовлении печатных плат.
Описание
маркер

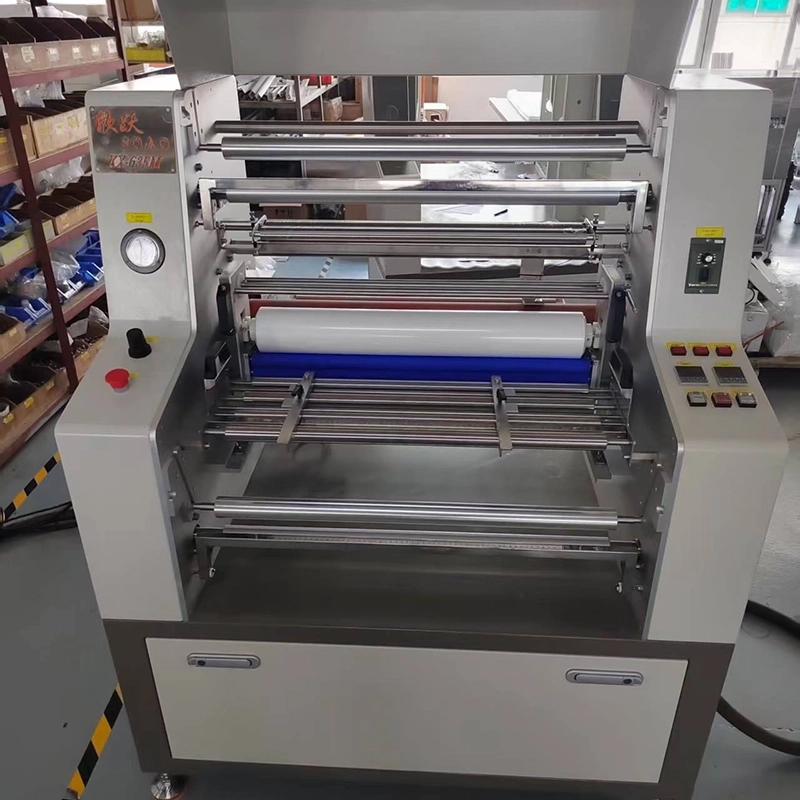

PCB ручной ламинатор сухой пленки ламинатор точность ламинирования системы
Ручной ламинатор сухой пленки - это машина, используемая в основном в процессе производства печатных плат (PCB) для нанесения сухого пленочного фоторезиста на медные ламинаты. Этот процесс имеет решающее значение для создания точных схем при изготовлении печатных плат.
Технические параметры машины:
| Размер панели： | Макс: W650* L650(mm) Мин: W250*L250(mm) |
| Толщина панели： | 0,10–5,0 мм (опциональная специальная толщина пластины) |
| Толщина пленки： | 15-55 µm |
| Удержание меди: | Автоматическое удержание меди ±1 мм |
| Ширина пленки ： | 350-650 мм |
| Максимальный диаметр： | Макс: Φ250 мм |
| Температура ламинирования: | Макс.0-130℃± 3℃ |
| Скорость конвейера： | 0-5.0m/min. (Регулируемая скорость) |
| Скорость пленки: | 1.0-4.0m/min (регулируемая скорость) |
| Колесо горячего пресса | ∮80X860(L)mm, |
| Ассортимент вакуумных присосок | 330мм,500мм,635мм |
| Метод пресс-пленки | Автоматический двойной ролик |
| Подача воздуха： | 6-7 kg/cm² 120L/min |
| Власть: | 3 фазы 200/220V,50/60HZ 11KW |
| Измерение: | 2165*1500*1910（mm） |
| Состояние окружающей среды： | Помещение без пыли, температура: от 18 до 25°C, влажность 40~65%RH |
| Масса | 1600kg |
Функции

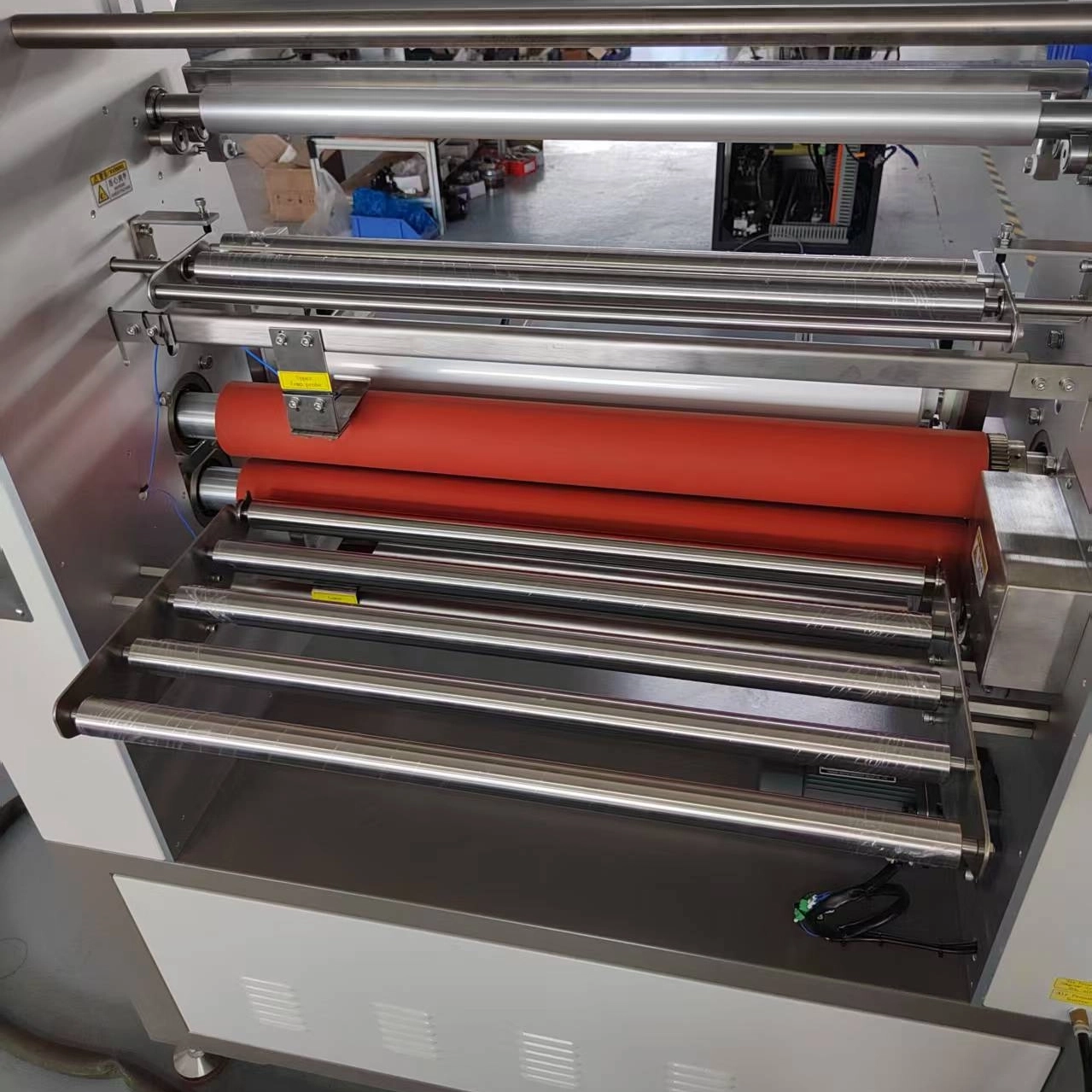

1.Система двух ламинирующих валиков, улучшенная адаптивность и прочность сцепления.
2.Синхронизированная система перемещения и резки.
3.Алюминиевый каркас для облегчения обслуживания
4.Простое управление с помощью сенсорной панели.
5.Оборудование имеет конструкцию двойного давления, что обеспечивает стабильность и эффективность пленки давления.
6.Для облегчения операций по техническому обслуживанию можно включить отрывной конвейер.
7.Возможность выбора нескольких языков интерфейса.
8.Автоматический двухвалковый ламинатор для печатных плат общего назначения, высокой точности и HDI
Послепродажное обслуживание
1.Мы гарантируем, что дадим вам четкий ответ в течение 24 часов.
2.Сотрудники службы поддержки клиентов окажут вам помощь и проведут анализ неисправности, чтобы определить ее причину.
3.Если неисправность вызвана неправильной работой программного обеспечения и другими программными сбоями, мы поможем решить проблему в режиме онлайн.
4.Мы предложим вам широкий спектр онлайн-поддержки, а также подробные технические и монтажные инструкции по электронной почте, видео и телефону.
Доставить машину

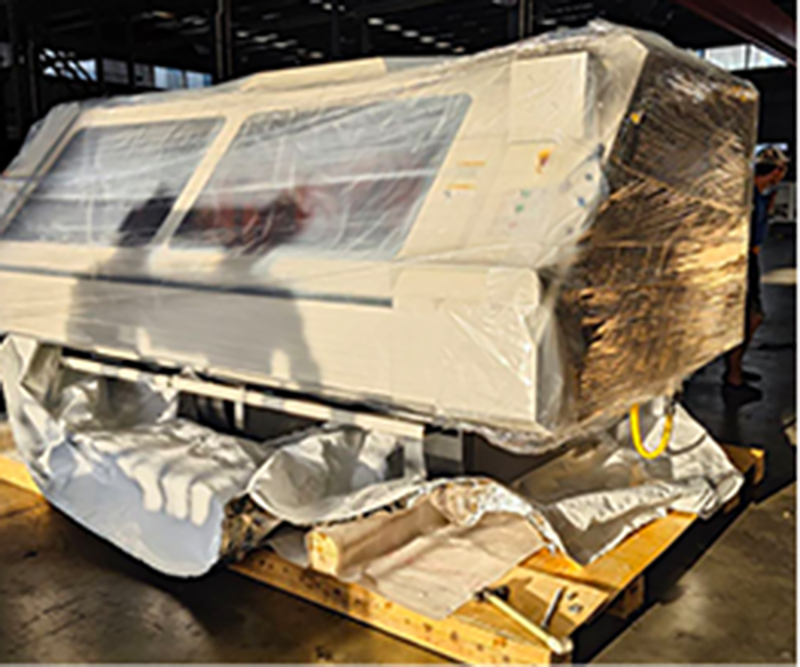

Упаковка
Упаковка
Оплата
Транспорт

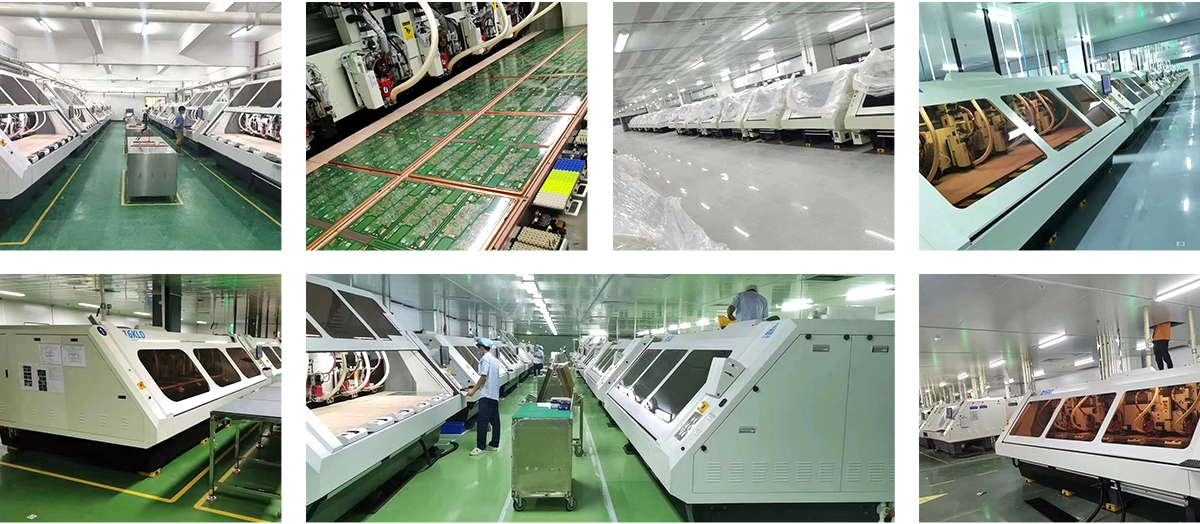

Наша PCB машина завод
УСЛУГИ OEM/ODM
С 2006 года компания GUANGDONG XINYUE INTELLIGENT TECHNOLOGY CO., LTD. предоставляет высококачественные продукты и услуги многим известным производителям печатных плат. Таких как Unimicron, Kingwong, APEX, Wuerth, CEE PCB и т.д.
Являясь одной из крупнейших и наиболее опытных компаний в области производства печатных плат, мы разрабатываем, производим, а также интегрируем ресурсы, которые делают процесс сверления и фрезеровки печатных плат бесперебойным.
Мы в основном предлагаем: оборудование для сухого процесса PCB, оборудование для мокрого процесса PCB, оборудование для тестирования PCB, центр ЧПУ, аксессуары для станков PCB и резервные платы PCB.
связаться с нами
Сопутствующие популярные продукты
SOAO Машина для предварительной химической обработки
Описание продукта Машина предварительной химической обработки - это важнейшее оборудо...
SOAO Машина для экспонирования с УФ-светодиодами KX-0968R2W
The UV exposure machine is a machine that transfers the image information on the film or other transparent body to the surface coated with light-sensitive materials(Copper or FR4, aluminum substrate)by turning on the uv light.
SOAO Станок для V-образной резки печатных плат KX-1350
V-образный скоринг, также называемый V-образным фрезерованием или V-образным раскроем, – это вид предварительной схемы раскроя. Необходим для того, чтобы облегчить оператору плавную резку исходной панели на шпон.

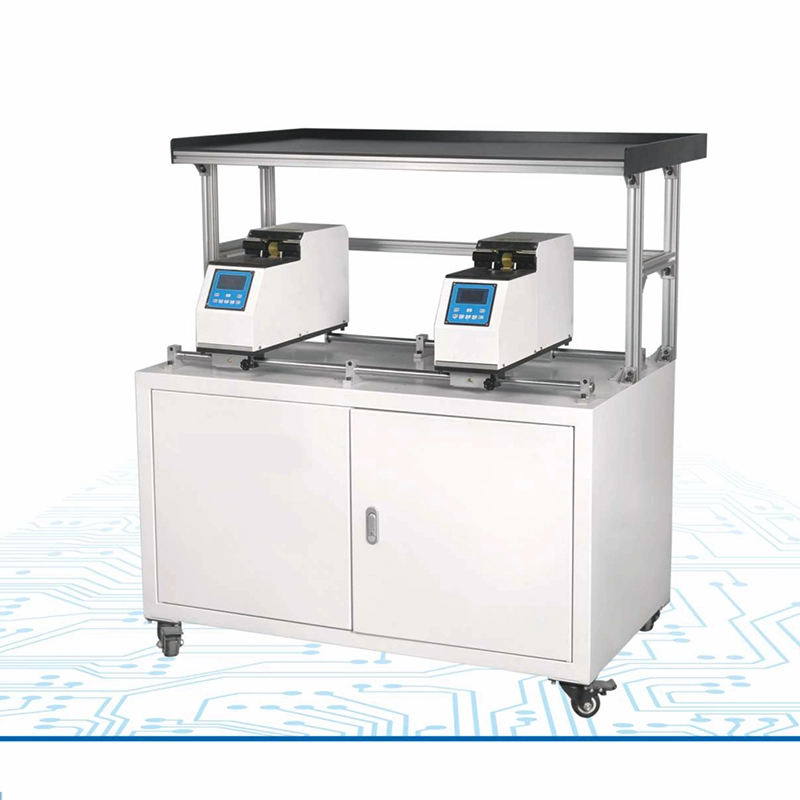

Многослойная печатная плата PCB лента прилипания машина электронные продукты машины
